工作原理

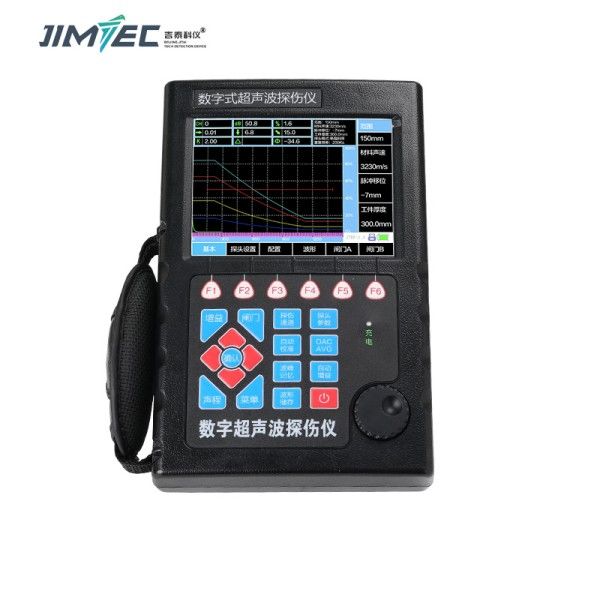

GTUT-530 基于脉冲反射式超声波检测技术，通过压电陶瓷探头向被检材料发射高频超声波（0.5-20MHz 可调）。当超声波遇到材料内部缺陷（如裂纹、气孔、夹杂等）时，因声阻抗差异发生反射，反射波经探头接收后转换为电信号，经高速采样与数字滤波处理后，在 6 英寸 TFT 液晶屏上生成 A 扫波形。仪器支持全波、正半波、负半波及射频检波模式，可精准定位缺陷深度（d）、水平距离（p）及当量尺寸（φ 值），并自动生成 DAC/AVG 曲线以量化缺陷等级。
应用范围
该设备适用于航空航天、石油化工、轨道交通、压力容器等领域的金属材料检测，典型检测对象包括：
锻件白点、折叠及疏松；
铸件缩孔、砂眼及微裂纹；
焊接接头未熔合、未焊透及裂纹；
金属管道腐蚀减薄与疲劳裂纹。
设备支持实验室精密分析与现场快速检测双场景需求，尤其适合曲面工件及复杂结构件的缺陷定位。
技术参数
检测范围：2.0-10000mm（钢纵波）；
增益范围：0-110dB（步进 0.1dB）；
垂直线性误差：≤3%；
水平线性误差：≤0.3%；
灵敏度余量：>62dB（200mmΦ2 平底孔）；
动态范围：≥36dB；
脉冲重复频率：15-1000Hz；
供电方式：内置锂电池（连续工作≥8 小时）或 220V 交流电。
产品特点
高精度检测：内置 100 组探伤通道，支持单晶/双晶探头切换，可自动校准探头零点、K 值及材料声速；
智能操作：配备裂纹测深、曲面修正及波形冻结功能，支持 TF 卡存储与 HDMI 接口外接显示器；
抗干扰强：数字滤波技术可过滤铸件晶粒粗大产生的杂波，提升信噪比；
便携设计：整机重量仅 1.2kg，符合 IP65 防护标准，适应野外及高空作业环境。
