产品简介
布局形式：卧式,斜床身
产地：国产
控制形式：数控
自动化程度：全自动

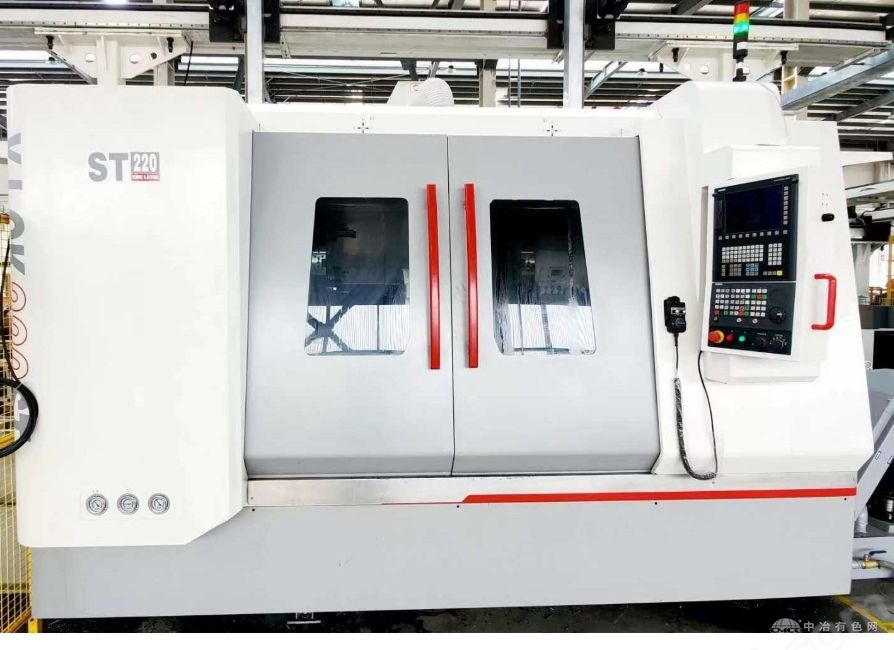

YJ-CK220ST双头双刀塔数控车床轴类金属零件需要加工两端的端面时，通常是先加工零件的一头然后调头加工另一头,这样做法是经过了两次装夹加工,同轴度精度得不到很好的控制,同时对工人操作技术要求高。
详细介绍
YJ-CK220ST双头双刀塔数控车床性能特点：
产品性能:
本项目改变传统机床加工单头加工方式，采用一次装夹、两端同时加工的方式，研制一种加工精度高、效率高、废品率低、减轻工人操作强度的单主轴双面双刀塔数控机床。
特点:
(1)、双面复合加工技术设计
利用两组刀塔，一次性装夹、完成零件两端的多工位加工方法，将原先需要在若干个工步中去除的加工余量集中在一个复合的工步中，使多个工步的加工时间全部重合，且一次装夹完成两端的加工，避免多次装夹而产生的误差，保证加工精度，减少加工辅助时间，效率提升2-4倍。
(2)、两端双卡盘主轴箱设计
采用主轴箱双卡盘中间两端对称夹装方式，改变传统轴类零件单向不对称夹装在切屑过程中受迫振动，导致零件表面质量、尺寸及位置精度到不到要求问题。同时主轴箱两端卡盘之间设有让位槽，能对轴类中部具有异性结构的零件进行夹装，扩大了机床加工的通用性。
(3)可延双向主轴设计
采用一种可延长的双向主轴，设计有壳套组件、两个可拆卸的固定于壳套组件两端的延长套以及嵌设于延长套用于夹持工件的卡套，壳套组件上设置有驱使其中一个延长套沿轴向移动的控制结构;通过控制结构实现卡套轴向延伸的目的，具有可在仅仅更换部分零件的状况下完成双向主轴的可夹持的规格的变化，大大减少主轴的更换成本和维修成本，并有效的提高了主轴的适用范围的优点。
(4)、智能化控制系统设计
本项目设计一套共用主轴箱传动控制系统和2套左右对称的结构刀塔传动运行控制系统，通过用PLC控制设计，取代部分继电器，对电路进行改造设计，实现对机床的智能化控制，提高接触稳定性，同时减少布线，提高生产效率。
YJ-CK220ST双头双刀塔数控车床技术参数：
机床型号YJ-CK220ST
大工件长度mm2500
主轴通孔直径mmφ80-220
主轴转速范围rpm100-1000
主轴转速级数无级变速
X轴大行程mm400
Z轴大行程mm2500
X轴大移动速度mm20000
Z轴大移动速度mm24000
X轴小设定单位mm0.001
Z轴小设定单位mm0.001
主电机功率KW11KW/13KW
主轴夹紧方式液压
刀架形式刀塔
刀方尺寸mm*mm25*25
导轨形式滚柱线轨
床身形式30°
机床外形尺寸mm5300*2200*2000
机床净重kg9500
