工作原理

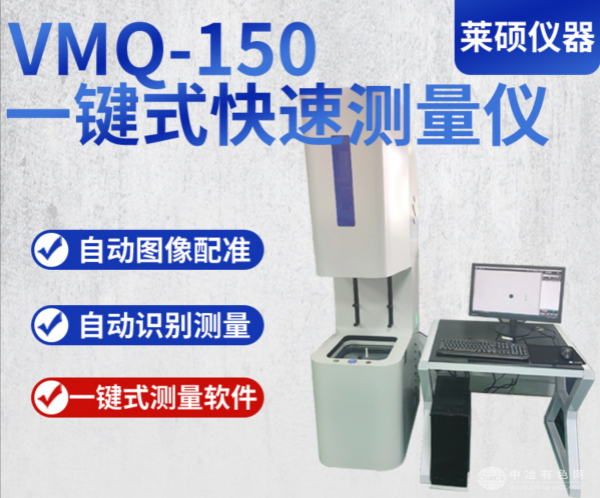

VMQ-150采用高分辨率工业相机与远心平行光源系统，通过多角度环形照明消除反光干扰，同步捕捉工件轮廓影像。设备搭载智能图像处理算法，可自动识别边缘特征、孔位及曲面轮廓，结合三维坐标转换技术，实时计算工件尺寸参数。测量过程中，机械臂搭载真空吸附平台实现工件自动上下料，配合多工位旋转载台，支持批量工件连续检测，单次测量周期最短仅需0.5秒。
应用范围
该设备广泛应用于以下场景：
精密制造：检测齿轮、轴承、紧固件等金属零件的齿距、孔径及形位公差；
电子行业：测量PCB板焊盘间距、芯片引脚位置及连接器尺寸；
汽车零部件：验证发动机缸体、变速器壳体等复杂铸件的孔系位置度及平面度。
技术参数
测量范围：150mm×100mm×50mm（X/Y/Z轴）；
分辨率：0.1μm（X/Y轴），0.5μm（Z轴）；
重复精度：±0.5μm；
光源系统：LED环形光源，寿命≥50,000小时；
载台容量：支持10个工件同步装载，兼容直径≤150mm的圆形或方形工件；
软件功能：内置SPC统计分析模块，支持DXF/CAD图纸导入及自动比对。
产品特点
高效批量检测：机械臂与旋转载台联动，单次可完成10个工件测量，较传统影像仪效率提升8倍；
智能防错机制：配备激光安全光幕，检测到异常操作时自动停机并报警；
兼容性强：支持与MES/ERP系统无缝对接，实现测量数据实时上传与追溯。
