工作原理

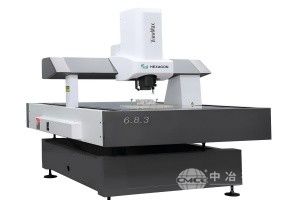

OPTIV REFERENCE采用多传感器复合测量技术，结合高分辨率彩色CCD摄像头与激光位移传感器，通过非接触式光学成像捕捉工件二维特征，同时利用激光扫描获取三维点云数据。设备搭载多光源照明系统（表面光、透射光、环形光）与精密光栅尺，结合专业测量软件对影像与点云数据进行边缘提取、几何计算及误差分析，最终输出包含尺寸、形位公差及表面粗糙度的检测报告。
应用范围
该设备广泛适用于半导体晶圆、手机摄像头模组、精密冲压件、医疗植入物等高精度工件的检测，尤其擅长处理微小特征、复杂曲面及透明材质部件。典型应用场景包括：芯片引脚共面性检测、镜头模组装配精度验证、骨科器械表面轮廓分析等。
产品技术参数
测量范围：X/Y轴标准行程300×200mm（支持定制扩展），Z轴行程≥200mm
测量精度：二维影像精度≤1.5μm，三维激光精度≤2.0μm（符合ISO 10360标准）
摄像头：1200万像素彩色CCD，支持自动变焦与景深扩展
激光传感器：光谱共焦位移传感器，分辨率0.1μm
软件系统：兼容PC-DMIS/CALYPSO，支持CAD导入与自动编程
产品特点
复合式测量：融合二维影像与三维激光技术，可同时完成平面尺寸检测与曲面轮廓分析，提升检测效率。
超微距成像：配备微分干涉（DIC）与景深合成功能，清晰捕捉微米级特征（如芯片引脚、光纤端面）。
智能透光补偿：针对透明材质（如玻璃、塑料），自动修正光路折射误差，确保三维测量精度。
高稳定性设计：全封闭式花岗岩基座与气浮导轨，有效抑制热变形与振动干扰，保障长期测量可靠性。
