工作原理

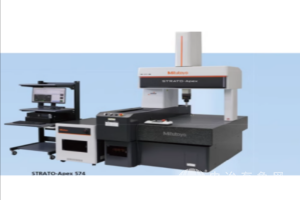

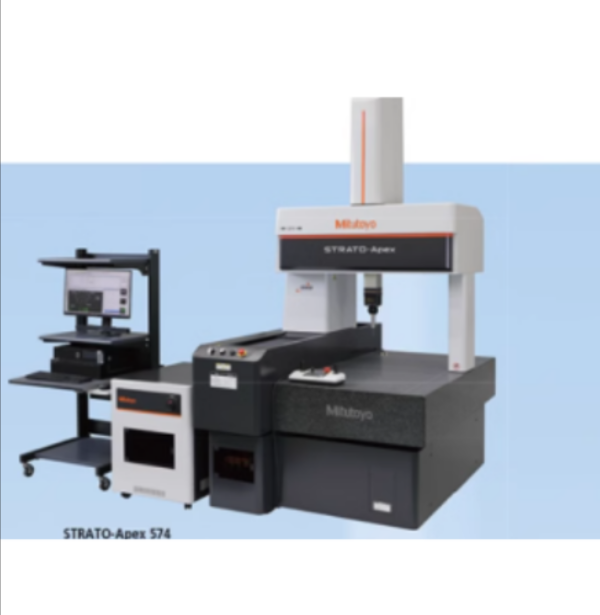

STRATO-APEX 574采用三轴联动闭环控制系统与高精度光栅尺（分辨率0.001μm）协同工作：测量时，X/Y/Z三轴搭载的空气轴承导轨（直线度≤0.1μm/m）与力矩电机（重复定位精度±0.2μm）驱动测头（可选触发式、扫描式或激光测头）沿预设路径移动；光栅尺实时反馈各轴位移数据至嵌入式PC控制器（Intel i7-12700H），结合温度传感器（精度±0.1℃）、振动传感器（灵敏度0.0001g）的补偿算法，动态修正环境干扰（温度波动≤1℃/h、振动≤0.01mm/s?）；测头接触被测工件后，触发信号经FPGA高速处理（延迟＜50ns），计算点位坐标并生成三维点云数据；数据通过千兆以太网传输至PC软件（支持PolyWorks、PC-DMIS等），可完成几何公差分析（如圆度、平面度、位置度）、逆向工程建模（支持STL/STEP格式导出）及虚拟装配仿真，检测报告支持PDF/Excel/HTML多格式输出。
应用范围
覆盖多行业高精度检测场景：航空航天（涡轮叶片型面、机匣内腔轮廓、复合材料构件孔位精度）、汽车制造（发动机缸体曲轴孔、变速器壳体油道、车身覆盖件匹配间隙）、半导体（晶圆键合层厚度、光刻机掩模版平面度、芯片封装引脚共面性）及精密模具（注塑模滑块配合面、压铸模浇口流道、冲压模刃口轮廓）等，尤其适合检测复杂曲面（如自由曲面镜片、叶轮叶片）、微小结构（如0.1mm级孔径、0.01mm级台阶）或高温/低温工件（可选配恒温腔体，温度范围-40℃~150℃）；支持与工业机器人、CNC加工中心联用，实现“加工-检测-补偿”闭环控制，适配节拍≤30秒/件的自动化检测需求。
技术参数
测量范围：X 500mm × Y 700mm × Z 400mm；分辨率：0.001μm；重复性：±0.2μm；最大允许误差（MPE）：E0,MPE = (1.2 + L/350)μm（L为测量长度，单位mm）；测头系统：触发式（测力0.01-0.5N可调）、扫描式（速度0.1-10mm/s）、激光测头（点间距0.01-1mm）；三轴驱动：空气轴承导轨+力矩电机；光栅尺：雷尼绍RENISHAW开放式光栅；工作温度：20℃±1℃（恒温版可扩展至15℃~30℃）；工作湿度：30%~75%RH；电源：AC380V 50/60Hz；重量：1200kg；防护等级：IP54；兼容标准：ISO 10360、VDI/VDE 2617、GB/T 16857。
产品特点
全系列通过德国PTB计量认证，光栅尺与AI补偿算法使测量效率提升4倍，人工干预减少95%；空气轴承导轨与力矩电机组合实现纳米级运动控制，重复测量误差较传统设备降低80%；模块化设计支持测头、导轨、光栅尺快速更换，适配不同检测需求；配备自清洁空气过滤系统（过滤效率99.97%）与恒温控制模块（温度波动＜0.1℃/h），可有效过滤0.3μm以上颗粒物并维持20℃±0.5℃测量环境，确保数据稳定性；15英寸触摸屏集成一键测量、自动校准与远程诊断功能，操作门槛降低85%。STRATO-APEX 574以“亚微米级精度、全温区适应”的特性，成为工业三维检测的标杆设备。
