工作原理

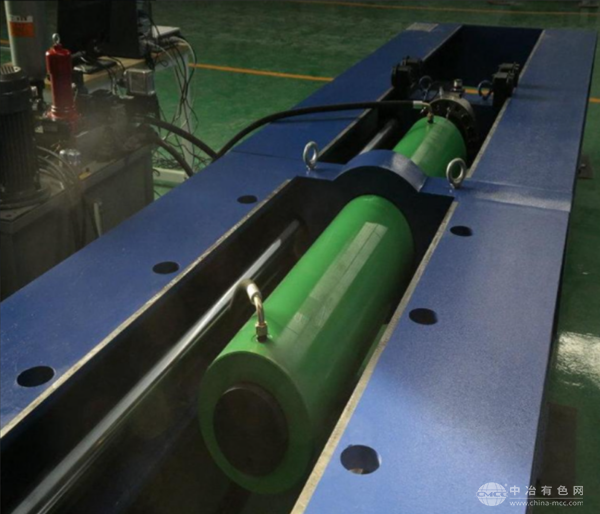

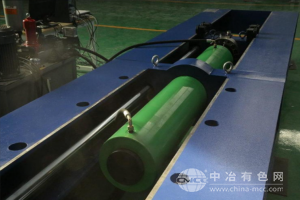

该设备采用卧式双柱框架结构，由交流伺服电机驱动高精度减速机与滚珠丝杠副，实现试验力的匀速加载。针对电力金具的异形结构（如U型挂环、碗头挂板、耐张线夹等），配备可调式液压夹具，通过自适应压板与防滑齿纹设计，确保试样在拉伸过程中均匀受力，避免局部应力集中导致断裂或滑移。力值测量采用轮辐式传感器（分辨率5N），位移测量通过光栅尺（分辨率0.001mm）完成，实时采集力-位移曲线。工业计算机依据GB/T 2314、DL/T 768、IEC 61284等标准，自动计算抗拉强度、屈服强度及破坏载荷，并生成可视化试验报告，支持多组数据对比与趋势分析。
应用范围
输电线路：检测110kV-1000kV线路用悬垂线夹、耐张线夹的极限承载能力与抗疲劳性能；
变电站设备：评估设备线夹、T型线夹的连接稳定性及长期蠕变特性；
配网工程：验证低压配电线路用并沟线夹、穿刺线夹的接触电阻与机械强度；
工程验收：为金具生产批次抽检、施工安装前强度测试提供标准化检测手段。
技术参数
最大试验力：600kN（支持扩展至1000kN），精度等级±0.5%；
位移分辨率：0.001mm，速度范围0.005-100mm/min（无级可调）；
有效试验空间：长度5m（可定制至8m），适配最大外径300mm的金具试样；
数据接口：支持USB、RS485、Ethernet传输，兼容LabVIEW与Python二次开发。
产品特点
异形夹持自适应：液压驱动夹具配合可更换压板，快速适配不同规格金具的几何形状，减少装夹时间；
超长行程卧式设计：5米级试验空间满足长跨距金具（如间隔棒、防振锤）的整体拉伸测试需求；
动态测试兼容：可选配高频采样模块（最高10kHz），捕捉金具振动、摩擦等瞬态力学响应；
智能安全防护：配备全封闭防护网、声光报警装置及紧急停机按钮，防护等级IP54，防止试样断裂飞溅伤人。
