工作原理
该设备基于高分辨率光学成像与智能图像处理技术实现精密测量：
测量时，工件放置于大理石基座上的精密载物台，高亮度LED环形光源与同轴光源组合照明，通过远心镜头将工件图像投影至高分辨率工业相机（像素达500万以上）。工业计算机实时采集图像后，运用亚像素边缘检测算法（精度达0.001mm）自动识别工件轮廓特征，并结合光栅尺反馈的载物台坐标数据，计算几何尺寸、形位公差及位置度等参数。系统支持自动对焦、自动寻边及多工件批量测量，测量结果可导出为DXF、CAD或Excel格式，并生成检测报告。
应用范围
适用于以下场景的二维几何尺寸精密测量：
电子元件：手机玻璃盖板、PCB板、SMT贴片元件的尺寸与间距检测；
精密五金：冲压件、压铸件、紧固件的轮廓度与平面度验证；
汽车工业：发动机密封圈、齿轮齿形、传感器外壳的形位公差分析；
模具加工：模具型腔、型芯的尺寸偏差与磨损量评估；
科研教学：材料表面形貌观察与微小结构尺寸测量。
技术参数

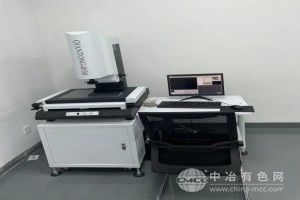

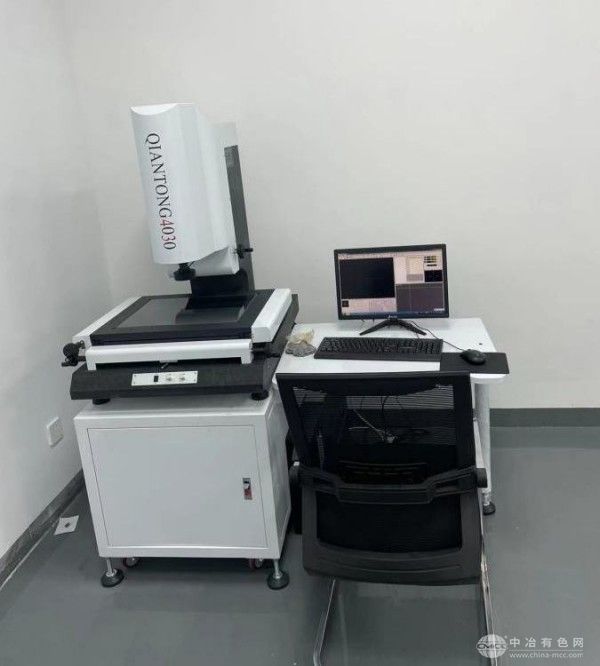

型号：QT-VMS4030
测量范围：400×300×200mm（X×Y×Z轴）
光学分辨率：0.0005mm
重复性精度：±1μm
载物台承重：30kg
光源类型：LED环形光源+同轴光源（亮度可调）
镜头类型：0.5X-5X连续变倍远心镜头
相机分辨率：500万像素（可选配更高）
运动控制：全闭环伺服电机驱动，速度0-300mm/s
软件功能：支持GD&T形位公差、SPC统计分析、逆向工程模块
数据接口：USB3.0、RS232、以太网
电源：AC220V±10%，50/60Hz，500W
外形尺寸：1200×1000×1600mm
重量：约450kg
产品特点
全大理石基座结构：采用高刚性花岗岩台面与立柱，热膨胀系数低，确保长期测量稳定性；
智能防撞保护：载物台配备限位传感器与软限位功能，避免镜头与工件碰撞损坏；
多光源组合照明：环形光源突出轮廓，同轴光源消除反光，适配不同材质工件的清晰成像；
一键式测量程序：内置常见工件测量模板，支持快速调用与自定义编程，操作效率提升50%；
兼容CAD对比功能：可直接导入设计图纸进行实测数据与理论值的偏差分析，辅助工艺改进。
