工作原理

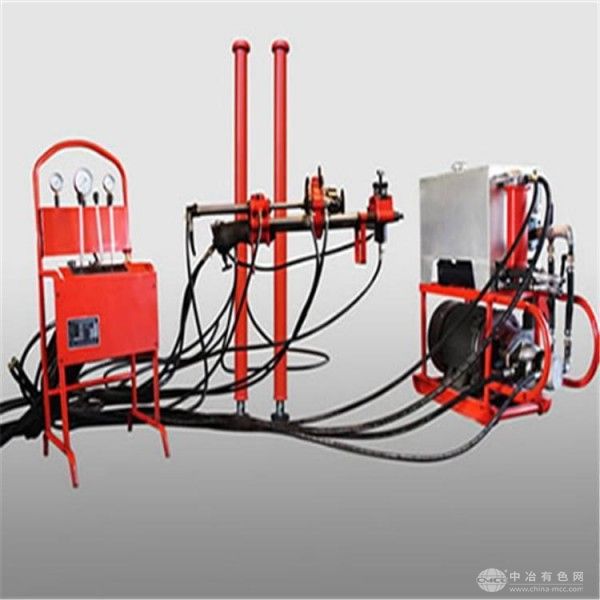

ZY3200采用全液压动力传动与多参数智能控制系统：
液压泵将电机输入的机械能转化为高压油液，驱动动力头回转马达与双速给进油缸协同作业。动力头通过三级行星齿轮减速机构将扭矩放大至3200N·m，带动钻杆旋转破碎坚硬岩层；给进油缸提供0-32kN连续可调的推进力，并支持高速（0-150r/min）与低速（0-60r/min）双模式切换，适应不同地层的钻进需求。系统集成扭矩传感器、压力传感器及位移编码器，实时监测钻进参数，并通过PLC控制器自动调整回转速度与推进力匹配，确保钻进过程稳定高效。当遇到卡钻、断钻或地层突变时，液压系统自动触发过载保护，快速泄压并停机，避免设备损坏。
应用范围
适用于煤矿井下中硬至坚硬岩层（f≤10）的深孔施工，包括瓦斯抽采孔（直径113-200mm、深度0-550m）、探放水孔、地质构造探测孔及巷道掘进超前钻孔等。可部署于综采工作面、掘进巷道及高瓦斯矿井区域，满足水平孔、仰角孔及俯角孔的多样化施工需求，助力煤矿实现“先探后掘、精准抽采”的安全生产目标。
技术参数
额定扭矩：3200N·m
钻进深度：0-550m（视地层条件）
钻孔直径：113-200mm
回转速度：0-150r/min（高速）/0-60r/min（低速）
给进力：0-32kN（连续可调）
起拔力：42kN
主机重量：6.5t（含动力系统与夹持器）
外形尺寸（长×宽×高）：3600×1500×2000mm
适配电源：380V/50Hz（井下防爆电机）
防护等级：IP55（防尘防水，适应煤矿潮湿、粉尘环境）
产品特点
超大扭矩穿透力：3200N·m额定扭矩可轻松破碎砂岩、灰岩等坚硬岩层，钻进效率较同类产品提升22%；
双速钻进模式：高速模式适用于软岩层快速钻进，低速模式保障硬岩层钻进稳定性，减少卡钻风险；
智能化安全防护：集成钻孔压力实时监测与自动报警系统，当水压或瓦斯压力异常时，立即启动防喷装置并停机，符合《煤矿安全规程》严苛标准；
模块化快速维护：动力头、夹持器等关键部件采用快拆设计，单件更换时间≤35分钟，降低停机维修成本；
高适应性设计：支持金刚石复合片钻头、牙轮钻头等多种工具，可应对复杂地质条件下的高效钻进需求，提升设备利用率。
