工作原理

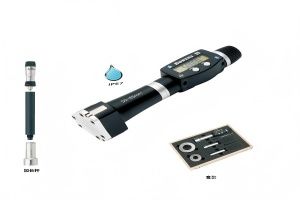

XTD20M-XT3 基于螺旋副传动与三点定位测量法工作：
螺旋副传动：旋转测微螺杆驱动连接杆，使量杆上的方形圆锥螺纹推动三个可伸缩量爪径向移动。
三点定位：三个量爪以 120° 均匀分布，与被测内孔壁形成三点接触，通过“三点确定平面”原理确保测量稳定性与准确性。
数字化显示：高分辨率传感器捕捉量爪位移，测量结果直接显示在 LCD 屏幕上，分辨率达 0.001mm，精度 ±0.004mm，消除人工读数误差。
应用范围
XTD20M-XT3 适用于多场景内孔直径测量：
精密制造：机械加工、汽车零部件、航空航天领域的高精度内孔检测。
特殊工况：
深孔测量：可选配加长杆，适应不同深度需求。
盲孔测量：支持 2-6mm 及大于 12.5mm 的盲孔测量。
复杂形状：可定制螺纹、环槽、花键等特殊测头，满足个性化需求。
批量检测：手枪式人性化手柄设计提升操作速度，配合 IP65 防水电子系统，适合生产线高效使用。
产品技术参数
参数 规格
型号 XTD20M-XT3
测量范围 2-300mm（分段规格如 20-25mm 可选）
分辨率 0.001mm
精度 ±0.004mm
分度值 1μm
量爪分布 120° 均匀分布
显示方式 LCD 数字显示
防水等级 IP65
电源 电池供电
重量 约 200g
配件 校对环规、接长杆、扳手、UKAS 证书
产品特点
高精度与稳定性：
三点定位设计减少测量误差，精度达 ±0.004mm，满足精密制造需求。
硬质合金测头耐磨性强，长期使用保持稳定性。
操作便捷：
数字化显示：直接读取数值，无需人工估读，提升效率。
手枪式手柄：符合人体工学，握持舒适，操作速度快。
两键式设计：简化操作流程，降低学习成本。
适应性强：
量程广泛：2-300mm 覆盖多数内孔测量需求，分段规格可选。
模块化设计：支持加长杆、特殊测头定制，适应深孔、盲孔及复杂形状测量。
IP65 防水：防尘防水，适合生产线等恶劣环境。
数据管理与传输：
RS-232 接口：支持数据输出至计算机或独立显示器。
可选蓝牙传输：实现无线数据记录与分析（需选配）。
耐用性与可靠性：
不锈钢主体：抗腐蚀性强，使用寿命长。
UKAS 认证：校对环规与测头提供国际权威认证，确保测量可信度。
符合国际标准：
设计生产遵循 DIN863 标准，结果全球认可。
