工作原理

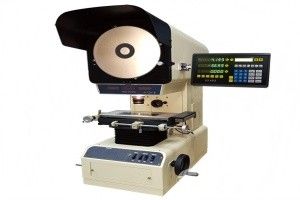

采用高亮度光源（如LED）将工件轮廓投影至成像屏，通过CCD摄像头或CMOS传感器捕捉投影图像，经数字图像处理技术提取边缘特征，结合标定数据计算工件的长度、直径、角度等几何参数。软件支持自动测量与数据分析，实现非接触式、高效率的二维尺寸检测。
应用范围
广泛应用于机械制造（如轴类、齿轮零件）、电子元件（如连接器、芯片引脚）、模具配件、五金制品等行业的二维尺寸检测；适用于来料检验、生产过程质量控制及研发阶段的样品分析；尤其适合薄壁、软材质或易变形工件的轮廓测量（如塑料件、橡胶密封圈）。
产品技术参数
测量范围：X轴0-500mm，Y轴0-300mm（典型配置，可扩展）
分辨率：0.5μm（X/Y轴）
测量精度：±(3+L/200)μm（L为测量长度，单位mm）
光源类型：LED表面光/透射光（可调亮度）
摄像头：高分辨率CCD（可选500万像素）
软件功能：自动对焦、边缘提取、几何计算（长度/角度/圆度）、数据输出（支持CAD格式）
数据接口：USB/RS232/以太网（支持MES/ERP系统对接）
电源：AC220V±10%，50Hz
设备尺寸（长×宽×高）：约1200×800×1800mm
重量：约400kg（具体参数以官方资料为准）
产品特点
光学投影与数字成像结合，兼顾传统投影仪的直观性与数字化分析的精准性；
非接触式测量，避免划伤工件，适应精密表面检测需求；
高分辨率摄像头与自动对焦功能，确保细微特征捕捉，提升测量可靠性；
专业测量软件支持二维尺寸、形状（圆/弧/角度）及位置度分析；
数据可导出为Excel/CAD格式，兼容第三方系统集成；
操作界面友好，支持多语言与一键式测量，降低操作门槛；
结构稳固，适应生产线环境，维护成本低，耐用性强。
