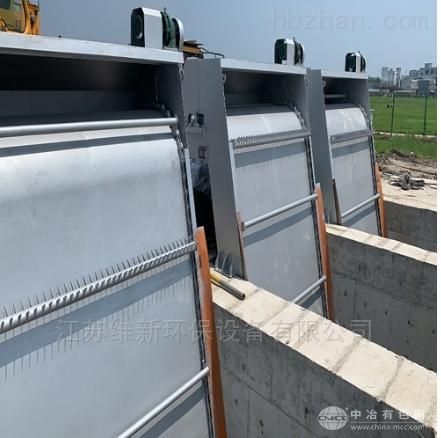

链板回转式格栅除污机
简要描述：
HG系列链板回转式格栅除污机可以连续自动清除液体中固体悬浮物的装置，其机架结构参照了我公司回转式雨水格栅的优点，采用与众不同的工作原理即耙齿链在栅条前后作回转运动，当耙齿运转到栅条的迎水面时，耙齿链采用封闭式，保证不让杂物侵入，使设备运转更加平稳。在设备安装时采用整机吊装，且只要在集水井两侧的地平上预埋钢板两块，土建简单，节约，安装维修方便。
产品结构：
链板回转式格栅除污机包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链，齿耙和栅条。在电机减速机的驱动下，回转牵引链由下往上作回转运动，当牵引链上的耙齿轴运转到栅条的迎水面时，耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙双齿间成一夹角，这样当一齿插入栅条缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且*。当齿耙运转到机器上部时，杂物靠自重自行脱落容器中或输送机上，把杂物送走。
链板回转式格栅除污机同时在设计时考虑到：
1、杂物可能进入牵引链中，将牵引链卡死，故设计了封闭式牵引链。
2、 水下轴承组件采用不锈钢材料，配以耐磨钢轴承，免去了水下部件的日常维修。
特点与使用条件：
1、链板回转式格栅除污机的栅条放置于耙齿牵引链的中间位置(其它机械格栅置于牵引链之下)，改变了耙齿在清捞过程中的运动方向(与其它格栅相反)，避免硬物带入底部将齿耙及牵引链卡死。
2、本设备采用回转式牵引链，其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向，滚子在导轨上作滚动运动，免去了钢丝绳牵引式格栅除污机乱绳的烦恼。
3、本设备可以根据用户需要任意调节设备运行间隔时间，实现周期性运转，可以根据栅前栅后液位差自动控制，并且有手动控制功能，方便检修。
4、为避免冲击负荷对设备的破坏，在减速器输出轴轴端的链轮盘上设计安装了过载安全保护装置。
总之链板回转式格栅除污机具有自动化程度高、清捞效果好、动力消耗少、无噪音、耐腐蚀性好等优点，在无人看管的情况下，可保证连续稳定工作，日常维护工作很少。可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大量的水处理场所。
