工作原理

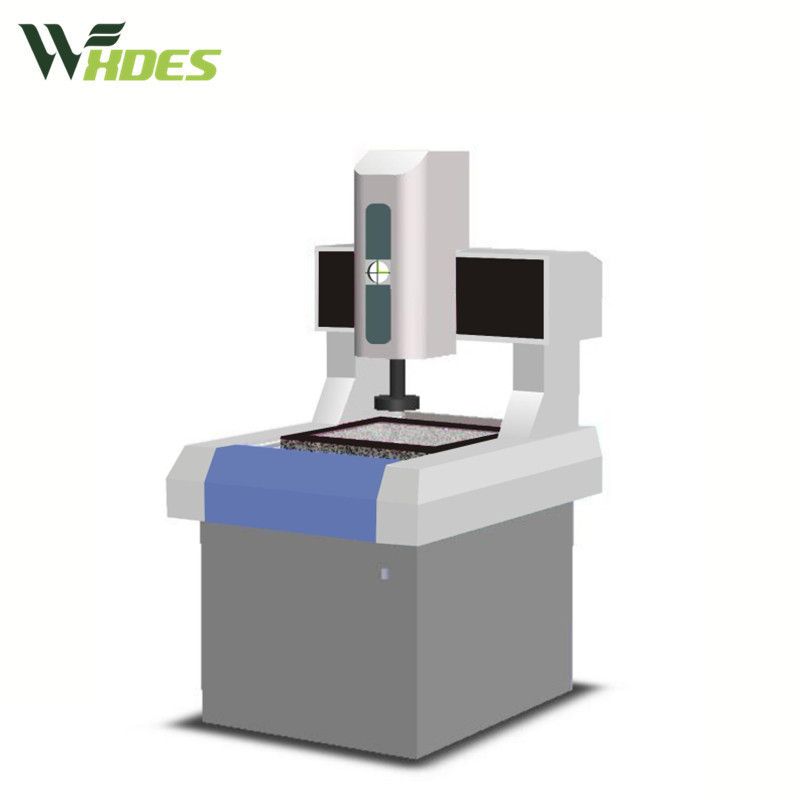

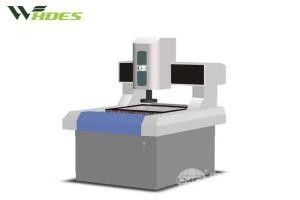

设备采用三坐标测量原理，通过高精度光栅尺实时反馈X/Y/Z三轴位移数据，结合英国雷尼绍RENISHAW PH20测头系统，实现空间坐标的精准捕捉。其核心算法基于最小二乘法与GD&T形位公差标准，可自动计算圆柱度、同轴度、位置度等复杂几何参数。例如，在测量发动机缸体孔系时，系统通过多截面采样与拟合分析，可快速输出孔径圆度误差≤0.5μm、轴线垂直度≤1μm的检测报告。设备搭载全闭环控制系统，确保运动机构在24小时连续运行中定位精度稳定在≤(1.8+L/350)μm范围内。
应用范围
覆盖航空航天、汽车制造、新能源等高端制造领域：
航空航天：检测涡轮叶片型线误差、复合材料铺层厚度、卫星结构件装配间隙；
汽车制造：验证发动机缸体孔系位置度、变速器壳体平面度、车身钣金冲压件回弹量；
新能源领域：分析风电叶片模具型腔尺寸、光伏电池板栅线间距、动力电池模组极柱共面度。
典型案例包括某新能源汽车企业通过设备的阵列测量功能，实现电池模组200个极柱高度的全自动检测，效率较传统方法提升400%。
技术参数
测量范围：X/Y/Z轴500-2000mm（支持定制扩展）；
精度指标：示值误差≤(1.5+L/300)μm，重复性≤0.8μm；
测头系统：英国RENISHAW PH20+TP200组合，支持5轴联动扫描；
软件功能：支持DMIS编程、CAD数模比对、SPC统计分析、逆向工程建模。
产品特点
高效稳定：花岗石基座与航空铝材架构，承载100kg工件无变形；
智能防撞：激光安全光幕与软件限位双重保护，避免测头碰撞损伤；
兼容性强：可选配激光扫描测头，实现透明/反光工件的非接触测量；
合规无忧：数据符合ISO 10360-2标准，支持审计追踪，助力企业通过AS9100D认证。
