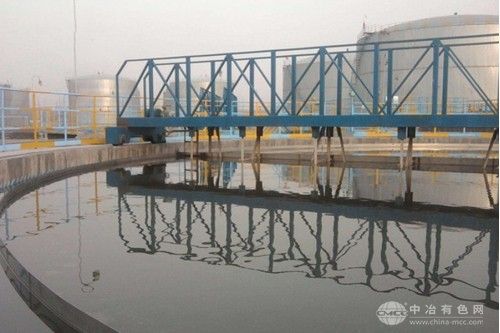

中心传动单管式刮吸泥机
一、概述
中心传动单管式吸泥机，适用于给排水工程中水厂或污水处理厂直径一般不大于18m的辐流式(圆形)沉淀池的污泥刮集和排除。
二、工作原理
中心传动单管式吸泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置;
三、性能
1、池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高;
2、斜交型刮泥板，连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥彻底干净，不会有浮泥现象发生。
3、池底坡比1：10，刮泥时污泥阻力可忽略不计。
4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。
5、操作简单，可实现远程控制。
四、主要结构及工作原理
中心传动单管式吸泥机主要由工作桥(固定式半桥)、传动机构(电机减速机、齿轮箱、齿轮付)、中心柱、中心转笼与桁架、吸泥系统(集泥缸与吸泥管)、配重块、进水槽撇渣板、撇渣机构等部件组成，其附件包括排渣斗、出水三角堰板、浮渣挡板与支架、配水孔管及挡板、挡水裙板、手动排渣堰门、现场电控箱。
