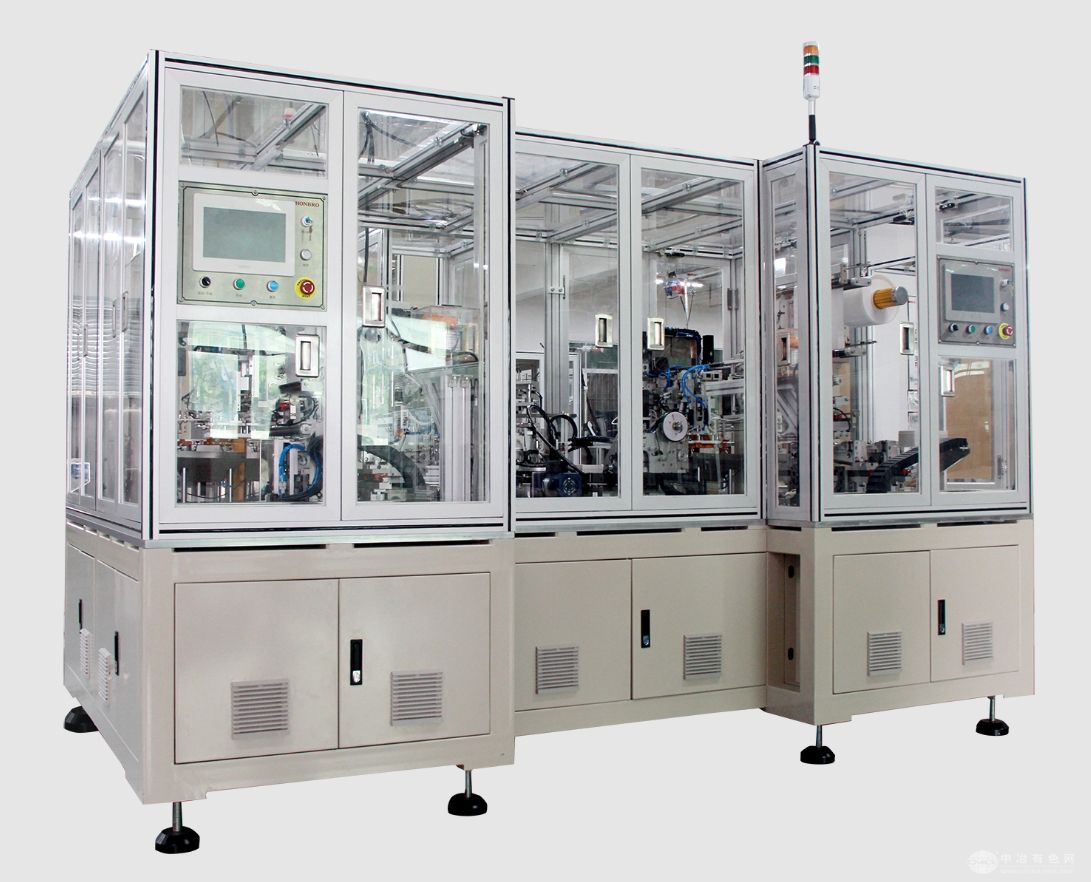

广东鸿宝科技有限公司高速双/四工位叠片机，属于电池极片成型设备。
高速双/四工位叠片机的功能与特点
功能概述
本设备适用于锂离子电池电芯的正、负极片与隔膜做Z字形叠片，负极先叠(正负极耳同侧或异侧)，叠片完成后进行隔膜热切、贴侧胶，并由机械手下料至堆料平台，由人工完成收料。
技能特点
?整机采用KEYENCE总线控制，隔膜放卷采用全闭环张力控制，摆辊张力波动±1.5N;
?提供单机堆积下料、裸电芯下料至整线拉带、料槽/托盘自动循环等多种对接方式;
?可扩展下料热压、尾卷、贴平胶、短路测试，厚度检测等功能;
?自动剔除极耳折弯，缺角(折角)极片;
?有四边吹气分片、折弯、毛刷、超声波传感器等防重片功能;
?FFU加工业吸尘器减少设备内粉尘，提高电芯品质。
设备参数：
型号150型250型390型590型
兼容极片尺寸长50-150mm
宽50-150mm长120-250mm
宽80-200mm长200-390mm
宽80-150mm长350-590mm
宽80-150mm
兼容电芯厚度5-20mm
单片效率双工位：≤0.4S/PCS
四工位：≤0.2S/PCS双工位：≤0.45S/PCS
四工位：0.25S/PCS双工位：≤0.5S/PCS双工位：≤0.55S/PCS
收尾输助时间≤8S
极片定位方式 标准机械式(可选配CCD式) CCD式
极片与隔膜对齐度≤±0.3mm
相邻极片对齐度≤±0.2mm
极片整体对齐度≤±0.4mm
除尘方式设备顶部配备FFU，经工业吸尘器除尘后设备内部洁净度可达十万级
CCD检测叠片台极片对齐度选配
合格率99.2%
嫁动率98%
