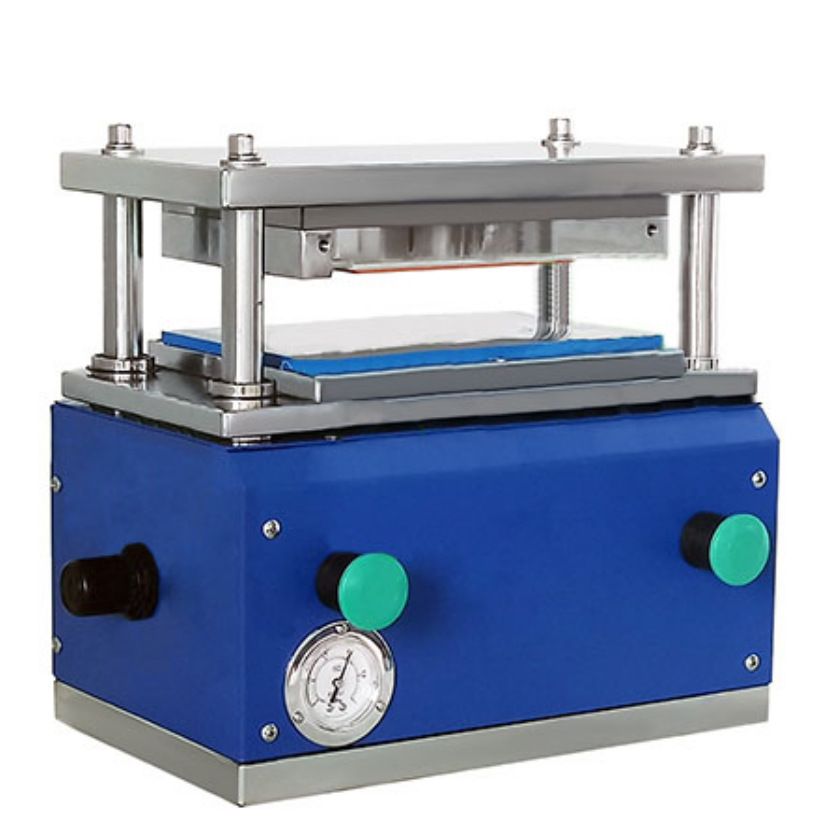

产品简介
本产品适用于电池正、负极片的模切成型,采用气动的方式对片式极片进行单片冲切，可放置于手套箱内使用。
主要特点：
*片式极片供料，刀模板实现模切，可放在手套箱内使用;
*更换刀模方便、快捷;
*刀模寿命长，正常使用≥3万次;
*没有毛边、掉粉、压痕等质量缺陷;
*采用四根导柱结构，上下滑动顺畅精度高;
*设备进料口有安全保护光幕，操作十分安全;
*外观精致，钣金采用立体几何设计，简洁美观;
*操作简便、安全可靠、体积小;
使用方法：
将极片放入模切位置，然后按下启动阀，气缸驱动模切刀组上行自动将极片裁切成型，取出极片即完成。
技术参数：
*垂直毛刺≤12μm，水平毛刺≤20μm;
*刀模寿命长，正常使用≥3万次;
*最大冲切尺寸：L85mmxW65mm(可根据客户要求定制);
*冲切精度：±0.1 mm;
*冲切压力：Max. 1T(0.5MPa压缩气)，冲切电池极片推荐使用压力500Kg;
*模切行程：35mm;
*压缩空气：0.5MPa压缩气,如放在手套箱内使用的气体与手套箱一致;
*外形尺寸：L350mm*W230mm*H300mm;
*设备重量：32kg;
设备组成：
本机由以下几大部分组成
1.机械部分：进料导向部分、上模刀机构、下模板机构、驱动部分、导向部分、外罩、基座部分等
2.电气及标准件
*气动元件：Airtac
*轴承运动件：NSK/台湾宝龙
