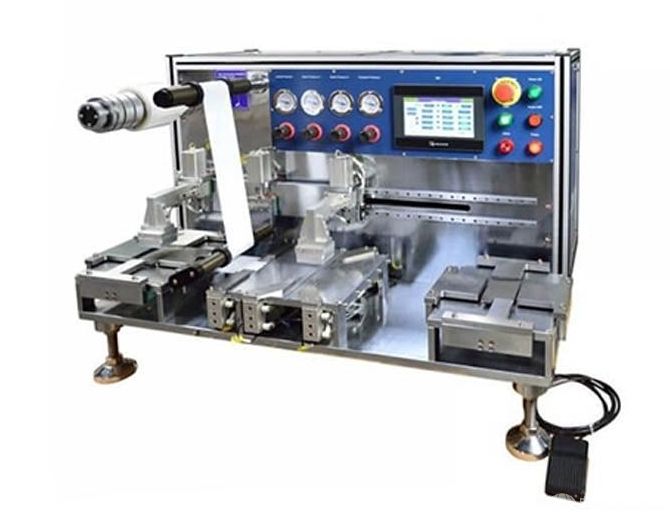

MSK-111A-E型桌面式电池自动叠片机，极片手工上料、自动定位堆叠，成品电芯手夹下料，手动贴胶。设备包含极片整形定位、自动叠片、隔膜张力控制、真空系统等单元，无需再额外配置真空泵。真空叠片尺寸长58~200mm，宽45~150mm(出极耳方向，不含极耳尺寸)，叠片精度≤±0.5mm(极片间相对位置尺寸)。标配胶纸机、4662叠片模具、其他规格模具可定制。
功能特点：
1.正负极片压爪分开设计，避免交叉污染;
2.叠片自动定位，位置精度高;
3.Z字形叠片，隔离膜低张力控制;
4.可更换/定制夹具，兼容多种电芯尺寸;
5.叠片数量可设定;
6.内置真空泵，无需外接真空源;
7.程序写有安全保护、动作互锁、准确的报警以及操作提示;
8.PLC控制，HMI操作，方便易用。
技术参数：
电源:单相AC220V±10%，50Hz(可定制AC110V，60Hz)，功率1KW
气源:0.5-0.8MPa压缩空气
叠片类型:Z字叠片
导辊幅宽:240mm
基材幅宽:Max.210mm
隔膜张力:≥5N
隔膜卷芯:3英寸
隔膜卷径:Max.250mm
单片效率:约5~8S/片(纯叠片动作节拍，不包含叠片准备时间)
叠片层数:Max.150(可设定)
叠片尺寸:L58~200mm，W45~150mm，T Max.30mm(W边出极耳，不含极耳尺寸)
参考电芯正极:L56mmxW43mm，负极:L58mm xW45mm(不含极耳尺寸)
设备尺寸:L1000mm xW800mm x H650mm
重量:约300Kg
